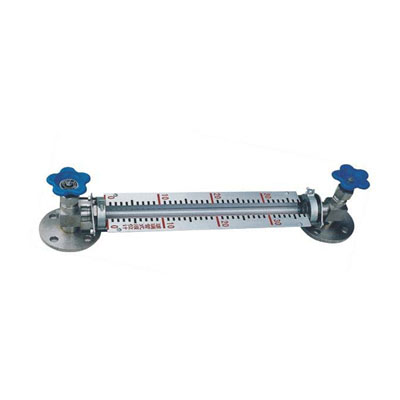

UG-1系列玻璃管液位计（化工部标准HG5型玻璃管液位计）

UG系列玻璃管液位计可用来直接指示各种罐、塔、槽、箱等容器的液位高度，具有结构简单，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。

□ 主要技术指标

被测介质工作压力：1.6Mpa

被测介质温度：≤200℃

仪表的规格是根据上下二阀门的中心距L制定的，标尺的刻度范围H与L的关系如下：

安装形式：法兰安装、法兰尺寸符合国家标准HG20593-97 PN.6Mpa,DN20或螺纹安装，M27×1.5或ZG3/4”

重量：5kg

□ 结构原理

仪表在上下阀上都装有M27×1.5或ZG3/4”的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃管可直接读得容器内液位的高度。

仪表在上下阀内都装有钢球，当玻璃管因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可防止容器内的液体继续外流。

在仪表的阀端装有阻塞孔螺钉，可供取样时用，或在检验时，放出仪表中的剩余液体时用。
